NYP不銹鋼高粘度泵

時間：2013-09-11 11:35　作者：北弘泵業

NYP不銹鋼高粘度泵適用于輸送無潤滑性，低腐蝕性，衛生條件要求高不含有固體顆粒，纖維等物質的一般粘度和高粘度的流體。介質溫度-20-200℃,粘度5-30000cst。
NYP不銹鋼高粘度泵是采用美國威肯公司高粘度泵技術，在原有基礎上進行工藝改進、設計而生產的針對于國內高粘度介質行業專門生產的高粘度泵，該高粘度泵可以廣泛應用于各種無硬顆粒的高粘度、高稠度、易結晶的輸送加壓的工況；由于高粘度泵內部齒輪間隙可以在不拆泵的情況下、根據現場介質的粘度高低進行靈活調節，所以此高粘度泵還可以應用于各種低粘度介質的輸送。NYP高粘度泵系列產品可以同時配有保溫夾套裝置，在使用時可以對粘度過高或容易結晶的介質采取用導熱油或蒸汽進行保溫，以達到良好的輸送效果。同時可以選用各種耐腐蝕材質制造，以滿足各種有腐蝕性場合的需求。 內環式高粘度泵用于輸送高粘度、高濃度的聚合類介質及類似潤滑性介質,高粘度泵設有保溫夾套,也可用于輸送常溫下結晶或易凝固的高粘度介質,具有流量大,無脈動,效率高,壽命長等特點。
適用范圍
用于機械、石油、化工、食品、醫藥、冶金、印染、釀造、化妝品、飲料等行業。
（1）工作原理具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入和排出口隔開。轉動時，在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。
（2）內環式高粘度泵主要有內外轉子，軸，泵體，前蓋，拖架，密封，軸承等組成。密封有機械密封和填料密封的兩種形式，對于高溫、高粘稠度及腐蝕性強的介質，選用填料密封。輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。泵裝置由泵，電機和底座組成。傳動方式有橋式和直聯式兩種。從主軸外伸端向泵看，為順時針旋轉。
高粘度泵在開始運轉前，往齒輪泵的殼體內灌滿待輸送的液體，便于安全啟動。若環境溫度低于冰點，應預先向泵內通入熱蒸汽，進行預熱處理，然后才可啟動齒輪泵。高粘度泵的旋轉方向要與進、出油口相符。齒輪泵若是初次運行，或長期閑置后再使用，在空載或小負荷情況下先跑合一小時左右。如果在跑合階段預先覺察出異常溫升、泄漏、振動和噪聲時，應停機檢查。
NYP系列不銹鋼轉子泵能參數表

型號	流量		壓力 Mpa	吸入及排出管口徑	必須汽蝕余量m	效率 %	減速方式
	m3/h	I/min					功率 KW	轉速 r/min	減速機
NYP3/1.0	2	33.3	1.0	Rp11/2	5	45	3	587	YCJ71
NYP10/1.0	6	100	1.3	Rp2		45	7.5	228	YCJ112
	8	133.3	1.0	Rp2		45	7.5	303	YCJ100
	10	166.7		Rp2		51	7.5	357	YCJ100
	12	200		Rp2		54	7.5	475	YCJ100
NYP30/1.0	18	300		￠80		54	15	305	YCJ112
	22	366.7		￠80		58	15	359	YCJ112
	28	466.7		￠80		65	15	479	YCJ112
NYP50/1.0	50	833.3		￠150		52	37	128	YCJ315
	80	1333.3		￠150		58	45	208	YCJ355
	100	1666.6		￠150		65	55	253	YCJ355
NYP3/1.0	1.5	25		Rp11/2		43	3	480	皮帶輪傳動
	2	33.3		Rp11/2		43	3	640
NYP10/1.0	8	133.3		Rp2		43	7.5	303
	10	166.7		Rp2		49	7.5	357
	12	200		Rp2		51	7.5	475
NYP3/1.0	3	50	1	Rp11/2		55	3	960	Y132S-6	與電機直聯
密封方式為機械密封

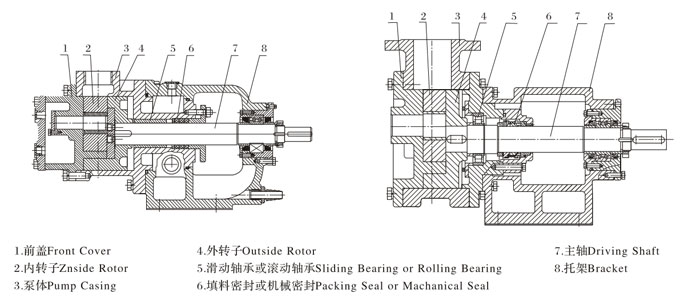

NYP高粘度內齒泵結構圖

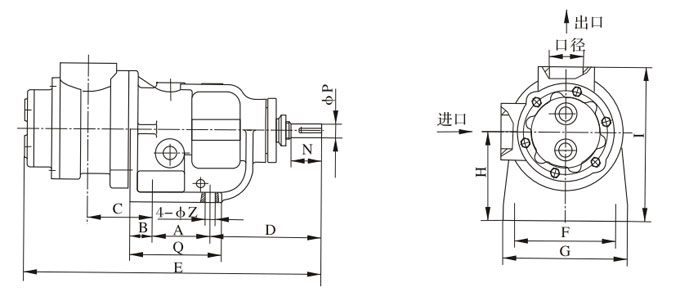

 NYP7.0（A）泵頭外形尺寸



泵型號	理論排量 L/100r	A	B	C	D	E	F	G	H	I	Q	N	P	Z	口徑
NYP7.0A (原NYP3A)	7.0	58	16	99	147	375	140	172	88	178	90	43	19	13	G11/2"

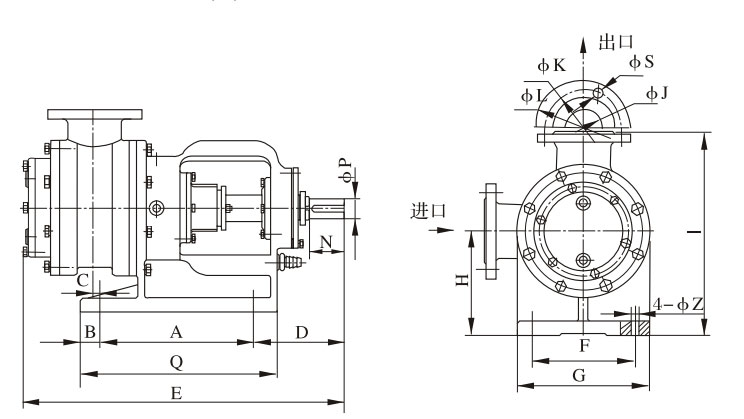

NYP24，NYP80，NYP111（A），NYP727泵頭外形尺寸



型號	理論排量 L/100r	A	B	C	D	E	F	G	H	I	J	K	L	N	P	Q	S	Z
NYP24	24	120	30	94	196	518	200	240	160	320	50	125	165	57	30	180	4-φ18	18
NYP80	80	170	27.5	138.5	183.5	592	220	255	180	390	80	160	200	75	42	225	8-φ18	15
NYP111 (原NYP30A)	111	170	25	142	188	616	220	255	180	390	80	160	200	58	40	225	8-φ18	15
NYP111 (原NYP30A)	111	340	30	3	198	688	220	280	220	430	80	160	200	75	42	420	8-φ18	20
NYP320	320	340	35	120.5	268	849	330	400	260	520	125	210	250	120	65	410	8-φ18	22
NYP727 (原NYP50A)	727	410	40	170	260	1060	370	450	360	680	150	240	285	120	80	530	8-φ18	22

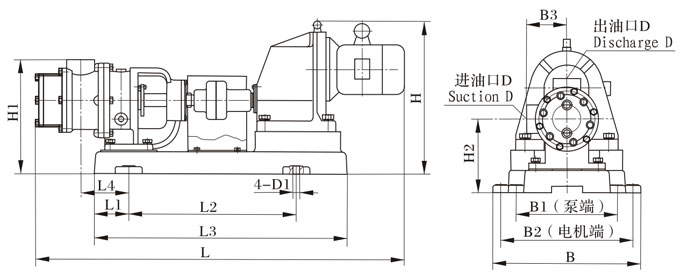

NYP不銹鋼保溫泵配減速電機整機安裝尺寸圖



型號	L	L1	L2	L3	L4	H	H1	H2	B	B1	B2	B3	D	D1	Decelerator
															型號	功率KW	轉速r/min
NYP7.0	1028	91	384	590	115	327	253	163	270	225	225	90	G11/2"	φ20	YCJ71	3	583
																	455
NYP52	1361	67	576	790	130	480	355	225	400	308	340	130	G2"	φ22	YCJ112	7.5	228
	1351	67	576	790	130	533	355	225	400	308	340	130	G2"	φ22	YCJ100	7.5	303
																	357
	1436	67	576	790	130	533	355	225	400	308	340	130	G2"	φ22	YCJ100	11	475
NYP111	1500	154	558	890	227	585	495	285	525	385	475	210	φ80	φ22	YCJ112	15	305
																	417
																	479
NYP727	2423	200	950	1259	330	825	935	615	580	520	520	320	φ150	φ28	YCJ315	37	128
