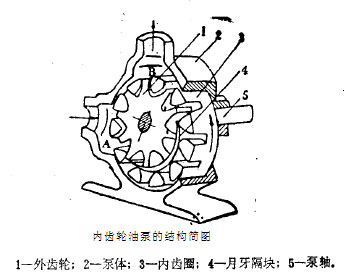

NCB型內嚙合齒輪泵是采用齒輪內嚙合原理，內外齒輪節圓緊靠一邊，另一邊被泵蓋上“月牙板”隔開；主軸上的主動內齒帶動其中外齒輪同向轉動，在進口處輪齒相互分離形成負壓而吸人液體，輪齒在出口處不斷嵌入嚙合而將液體擠壓輸出。由于這種獨特的結構，所以特別適用于輸送黏度大的介質，黏度范圍為0.2-100000cp；
本系列泵可反向輸送，只要更換電機轉向即可；
該泵泵體可轉向，進出口位置成直角，便于選配進出口位置。
NCB型內嚙合齒輪泵是一種性能獨特的新型輸送泵，適用于輸送各種輕質、揮發性液體，直至重質、粘稠液體，甚至半固態液體。廣泛應用于石油、化工、油脂、涂料等行業。
NCB型內嚙合齒輪泵適合輸送皂角，硅油，松香，涂料等等高粘度的介質，應用十分廣泛。特別是在輸送和裝卸高粘度液體方面有獨到之處，其優勢是其它泵所無法比擬的。
NCB型內嚙合齒輪泵具有：無困油現象，輸出平穩，效率高，噪音小，使用壽命長優點。
NCB型內嚙合齒輪泵安裝要求
NCB型內嚙合齒輪泵的型號不同安裝要求都不一樣，不能隨便安裝，為了使其發揮的性能。安裝NCB型內嚙合齒輪泵時必須使用擁有技術的安裝技術員，裝很多人都會裝，但是怎么裝才是的大家未必都知道了。
NCB型內嚙合齒輪泵的安裝高度，這是一個非常重要的參數。我們所說的高度其實就是指介質面到NCB型內嚙合齒輪泵轉子中心線之間的垂直距離，還有一個高度是允許吸上的真空高度，但是這兩個概念是不能混為一談的。因?yàn)闃?biāo)準的允許吸上真空高度是指NCB型內嚙合齒輪泵進 料口斷面上的真空值，但是它并沒有將吸物料管道配套以后的介質流狀況考慮在內，會造成測量結果的誤差。我們?cè)诖_定NCB型內嚙合齒輪泵的安裝高度時，都是將允許吸上真空高度減去了吸料管道損失揚程以后，得到的一個數值。為了克服實際地形吸料的高度，
NCB型內嚙合齒輪泵安裝高度是不能超過計算值的，否則，NCB型內嚙合齒輪泵將會抽不上介質來。還有，上面提到的吸料管道損失揚程也是另外一個影響因素，因此，用比較短的管路進行布置。
從NCB型內嚙合齒輪泵的管道安裝技術來看，吸料管道的密封性是非常重要的，因?yàn)楣艿赖拿芊庑圆缓?，一旦漏料、漏氣的話，就?huì)破壞NCB型內嚙合齒輪泵進料口處的真空度，使NCB型內嚙合齒輪泵出料量減少，嚴重時甚至抽不上介質來。
安裝NCB型內嚙合齒輪泵的過程中應注意的事項：
NCB型內嚙合齒輪泵安裝的好壞，對泵的平穩運行和使用壽命有很重要的影響，所以安裝校正工作必須仔細地進行，不得草率行事。
NCB型內嚙合齒輪泵的吸入和排出管路應該有支架。泵不允許承受管路的負荷。
安裝NCB型內嚙合齒輪泵的地點應足夠?qū)挸?，以方便檢修工作。
NCB型內嚙合齒輪泵在安裝的時候，每一步都是很重要的，都會對設備是否能正常運行產生影響，所以一步都馬虎不得。
NCB轉子泵性能參數表
| 型號 | 進出口徑 | 流量 | 壓力 | 吸入真空 | 轉速 | 配用電機 | 裝配形式 | 重量 | 外形尺寸 | |
| 型號 | 功率 | |||||||||
| NCB-1.2/0.3 | Gi" | 1.2 | 0.3 | 0.03 | 500 | Y90L-6 | 1.1 | W-L | 10 | 234X140X140 |
| NCB-1.8/0.3 | G11/2" | 1.8 | 0.3 | 0.03 | 500 | 1.5 | W-L | 11 | 254X153X153 | |
| NCB-3/0.3 | 3 | 700 | Y100L-6 | 1.5 | W-L | |||||
| NCB-6/0.5 | 40. | 6 | 0.5 | 0.05 | 500 | 3 | W-L | 70 | 700X370X300 | |
| NCB-8/0.5 | 8 | 570 | Y100L2-4 | 3 | W-L | |||||
| NCB-12/0.5 | 50 | 12 | 0.5 | 0.05 | 690 | Y132M1-6 | 4 | W-L | 140 | 800X550X420 |
| NCB-16/0.5 | 16 | 380 | Y132M2-6 | 5.5 | W-L | |||||
| NCB-20/0.5 | 20 | 460 | Y132M-4 | 7.5 | W-L | |||||
| NCB-12/0.7 | 80 | 12 | 0.7 | 0.05 | 220 | Y160M-6 | 7.5 | W-L | 330 | 910X780X500 |
| NCB-18/0.7 | 18 | 310 | Y160L-6 | 11 | W-L | |||||
| NCB-24/0.5 | 24 | 0.5 | 0.05 | 420 | Y10M-4 | 11 | W-L | |||
| NCB-30/0.5 | 30 | 520 | Y160L-4 | 15 | W-L | |||||
| NCB-40/0.5 | 120 | 40 | 0.5 | 0.06 | 230 | Y200L1-6 | 18.5 | W-L | 750 | 1240X1022X610 |
| NCB-50/0.5 | 50 | 290 | Y200L2-6 | 22 | W-L | |||||
| NCB-60/0.5 | 60 | 350 | Y200L2-6 | 22 | W-L | |||||
| NCB-70/0.5 | 70 | 410 | Y225M-6 | 30 | W-L | |||||
| NCB-80/0.5 | 80 | 470 | Y200L-4 | 30 | W-L | |||||
| NCB-100/0.5 | 150 | 100 | 0.5 | 0.06 | 320 | Y280S-6 | 45 | W-L | ||
| NCB-120/0.5 | 120 | 380 | Y280M-6 | 55 | W-L | |||||
| NCB-150/0.5 | 150 | 480 | Y280S-4 | 75 | W-L | |||||
