YCB圓弧齒輪泵

時間：2013-09-11 11:35　作者：北弘泵業

YCB圓弧齒輪泵適用于輸送不含固體顆粒和纖維，有腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其它液體，以及用于液壓傳動系統。
應用范圍
在輸油系統中可用作傳輸，增壓泵；
在燃油系統中可用作輸送，加壓，噴射的燃油泵；
在液壓傳動系統中可用作提供液壓動力的液壓泵；
在一切工業領域中，均可作潤滑油泵用。 結構特點
YCB圓弧齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、壓力閥、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無因液現象，噪音低、壽命長、效率高。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的領域。
泵設有安全閥作為超載保護，安全閥全回流壓力為泵額定排出壓力的1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本安全閥不能作減壓閥長期工作，需要時可在管路上另行安裝。
泵軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。
從主軸外伸端向泵看，為順時針旋轉。

YCB圓弧齒輪泵選型步驟
YCB圓弧齒輪泵選型依據應根據工藝流程，系統要求，從液體性質、液體輸送量、裝置壓力、管路布置以及操作運轉條件五個方面加以考慮。
流量是選配YCB圓弧齒輪泵的重要性能數據之一，它直接關系到整個裝置的的生產能力和輸送能力。選YCB圓弧齒輪泵時，以大流量為依據，兼顧正常流量，在沒有大流量時，通常可取正常流量的1.1倍作為大流量。一般工業用泵在工藝流程中可以忽略管道系統中的泄漏量，但必須考慮工藝變化時對流量的影響。
液體性質，包括液體介質名稱，物理性質，化學性質和其它性質，物理性質有溫度c密度d，粘度u，介質中固體顆粒直徑和氣體的含量等，這涉及到系統的壓力，所需動力計算和合適泵的類型：化學性質，主要指液體介質的化學腐蝕性和毒性，是選用齒輪油泵材料和選用那一種軸封型式的重要依據。
裝置系統所需的壓力是選齒輪油泵的又一重要性能數據，一般要用放大5%—10%余量后壓力來選擇YCB圓弧齒輪泵的型號。這包括：吸油壓力，排油壓力，管道系統中的壓力降（壓力損失）。
YCB圓弧齒輪泵裝置系統的管路布置條件指的是送液高度、送液距離、送液走向。以便進行系統壓力計算和動力校核。管道系統數據（管徑、長度、管道附件種類及數目，吸油池至壓油池的幾何標高等）。

YCB圓弧齒輪泵參數表

型號	流量 Q	轉速 n r/min	排出壓力 p Mpa	必需汽 蝕余量 r m	效率 η %	電動機
	m3/h					頻率 Hz	功率KW	型號
YCB0.6-0.6	0.6	910	0.6	5.5	32	50	0.75	Y90S-6
	1.0	1390				50	0.75	Y80L2-4
	0.7	1130				60	0.75	Y90S-6
	1.2	1710				60	0.75	Y80L2-4
YCB0.6-1.6	0.6	910	1.6	7.0	70	50	1.1	Y90L-6
	1.0	1400				50	1.5	Y90L-4
	0.7	1130				60	1.1	Y90L-6
	1.2	1710				60	1.1	Y90S-4
YCB1.6-0.6	1.6	910	0.6	5.5	42	50	0.75	Y90S-6
	2.5	1400				50	1.1	Y90S-4
	1.9	1130				60	1.1	Y90L-6
	3.0	1710				60	1.5	Y90L-4
YCB1.6-1.6	1.6	940	1.6	7.0	71	50	2.2	Y112M-6
	2.5	1440				50	4	Y112M-4
	1.9	1150				60	2.2	Y112M-6
	3.0	1750				60	4	Y112M-4
YCB3.3-0.6	3.3	940	0.6	5.0	60	50	1.5	Y100L-6
	5.0	1420				50	2.2	Y100L1-4
	4.0	1150				60	1.5	Y100L-6
	6.0	1730				60	2.2	Y100L1-4
YCB3.3-1.6	3.3	960	1.6	7.0	72	50	5.5	Y132M2-6
	5.0	1440				50	7.5	Y132M-4
	4.0	1170				60	4	Y132M1-6
	6.0	1750				60	7.5	Y132M-4
YCB4-0.6	4.0	940	0.6	5.0	60	50	1.5	Y100L-6
	6.0	1420				50	2.2	Y100L1-4
	4.8	1150				60	2.2	Y112M-6
	7.2	1730				60	3	Y100L2-4
YCB4-1.6	4.0	960	1.6	7.0	72	50	5.5	Y132M2-6
	6.0	1440				50	7.5	Y132M-4
	4.8	1170				60	5.5	Y132M-6
	7.2	1750				60	7.5	Y132M-4
YCB8-0.6	8.0	960	0.6	5.0	61	50	3	Y132S-6
	12.0	1440				50	5.5	Y132S-4
	9.6	1170				60	4	Y132M1-6
	14.4	1750				60	5.5	Y132S-4
YCB8-1.6	8.0	970	1.6	7.0	75	50	11	Y160L-6
	12.0	1460				50	15	Y160L-4
	9.6	1170				60	11	Y160L-6
	14.4	1760				60	15	Y160L-4
YCB10-0.6	10.0	960	0.6	5.0	62	50	4	Y132M1-6
	15.0	1440				50	5.5	Y132S-4
	12.0	1170				60	5.5	Y132M2-6
	18.0	1750				60	7.5	Y132M-4
YCB10-1.6	10.0	970	1.6	7.0	76	50	11	Y160L-6
	15.0	1470				50	15	Y160L-4
	12.0	1170				60	11	Y160L-6
	18.0	1770				60	18.5	Y160L-4
YCB20-0.6	20.0	970	0.6	5.0	68	50	7.5	Y160M-6
	24.0	1170				60	7.5	Y160M-6
YCB25-0.6	25.0	970	0.6	5.5	69	50	11	Y160L-6
	30.0	1170				60	11	Y160L-6
YCB30-0.6	30.0	970	0.6	5.5	70	50	11	Y160L-6
	36.0	1170				60	11	Y160L-6
YCB40-0.6	40.0	970	0.6	5.5	72	50	15	Y180L-6
	48.0	1180				60	15	Y180L-6
YCB50-0.6	50.0	970	0.6	5.5	72	50	22	Y200L2-6
	60.0	1180				60	22	Y200L2-6

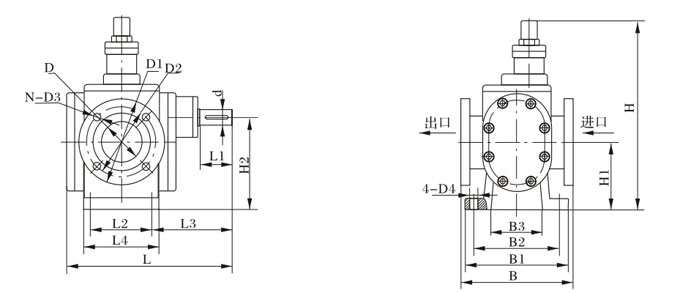

YCB圓弧齒輪油泵安裝尺寸






型號	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	D	D1	D2	N-D3	4-D4	d
YCB0.6	180	30	45	107.5	66	125	91	70	35	187	80	92	φ25	φ100	φ75	4-M10	4-φ9	φ12
YCB1.6	208	32	55	118.5	80	150	115	90	50	208	79.7	95	φ32	φ120	φ90	4-φ14	4-φ11	φ14
YCB3.3	247.6	35	70	132.85	98	180	148	120	75	258	87.6	110	φ40	φ130	φ100	4-φ14	4-φ13	φ18
YCB4	260.6	35	80	134.8	108	180	148	120	75	263	92.6	115	φ50	φ140	φ110	4-φ14	4-φ13	φ18
YCB8	313	45	100	158.5	138	220	178	140	90	361	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB10	330	45	100	168.5	138	220	178	140	90	360	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB20	400	55	135	201	182	260	226	180	118	436.5	130.8	170	φ80	φ190	φ150	4-φ18	4-φ18	φ32
YCB25	430	55	135	216	182	260	226	180	118	436.5	130.8	170	φ100	φ210	φ170	4-φ18	4-φ18	φ32
YCB30	459	60	150	236	200	275	231	190	126	461	141	185	φ100	φ210	φ170	4-φ18	4-φ18	φ35
YCB40	500	70	175	251.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40
YCB50	493	70	175	246.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40

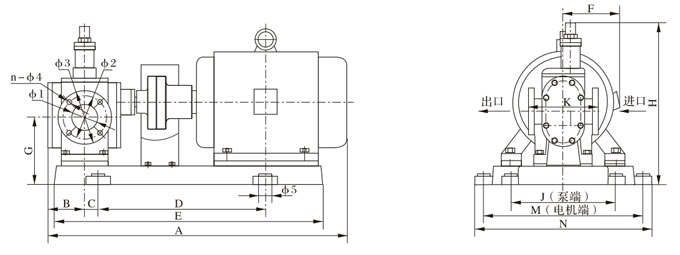

YCB不銹鋼圓弧齒輪泵外型、安裝尺寸



型號 Model	流量 m3/h	A	B	C	D	E	F	G	H	J	K	M	N	φ1	φ2	φ3	n×φ4
YCB0.6-0.6	0.6	506	50	22.5	280	421	155	115	232	136	125	222	252	φ25	φ75	φ100	4×M10
YCB1.0-0.6	1.0	486.5			264	405	150		217			207	237
YCB1.6-0.6	1.6	547	63	27.5	303	455	155		243	156	150	222	252	φ32	φ90	φ120	4×φ14
YCB2.5-0.6	2.5
YCB3.3-0.6	3.3	644	76	35	344.5	544.5	180	127.6	298	198	180	266	298	φ 40	φ100	φ130
YCB5.0-0.6	5.0
YCB4.0-0.6	4.0	667.5	82	40	346	557						256	288	φ50	φ110	φ140
YCB6.0-0.6	6.0
YCB8.0-0.6	8.0	795	101	50	382	644	210	140	396	218	220	332	364	φ65	φ130	φ160
YCB12-0.6	12
YCB10-0.6	10	849	111		430	690
YCB15-0.6	15	808			392	652
YCB20-0.6	20	1009	131.5	29.5	566	845	255	165.8	471.5	270	260	380	416	φ80	φ150	φ190	4×φ18
YCB25-0.6	25	1100	146.5		603	904						385	421	φ100	φ170	φ210
YCB30-0.6	30	1125	147	35	646	954		196	517	295	275	400	436
YCB40-0.6	40	1214	161	42.5	673	1023	285	212	562	315	300	425	461	φ125	φ200	φ240	8×φ18
YCB50-0.6	50	1300	159	52.5	680	1080	310	237	590	240	300	476	536	φ125	φ200	φ240	8×φ18
